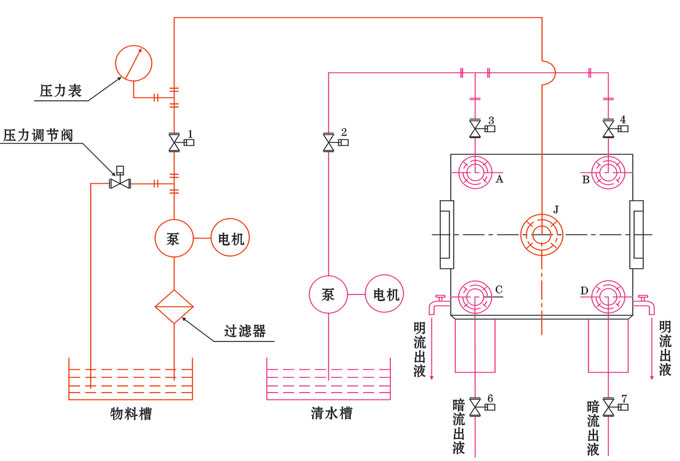

廂式壓濾機管道示意圖：

動作說明：

1、明流不可洗機型：A、B、c、D口封死，無洗滌系統，進料過濾時，閥l開啟，壓力調節閥調節流量和壓力；水嘴出液。
2、明流可洗機型：c、D口封死，進料過濾時，閥l開啟，壓力調節閥調節流量和壓力，水嘴開啟出液；洗滌時，閥l關閉，洗滌板上的水嘴關閉。開閥2、3、4，A、B口進洗滌水洗滌。
3、暗流不可洗機型：A、B口封死，無水嘴出液、進料時，閥1開啟，閥6、7出液。
4、暗流可洗機型：無水嘴出液，進料過濾時，關閉閥3、4，閥1開啟進料，開啟閥6、7出液。若要交叉洗滌，首先開啟閥2、3、7，關閉閥1、4、6，洗滌水從A、C口進入洗滌板，從B、D口排出，然后關閉閥l、3、7，開啟閥2、4、6，洗滌水從B、D口進入洗滌板，從A、c口排出。

注：

1、洗滌系統可根據用戶工藝條件而選定。
2、各閥門應盡量靠近止推板安裝，且減少彎道。

普通廂式機型特點介紹：

1、增強聚丙烯濾板采用玻纖增強聚丙烯壓制而成，強度高、重量輕、增加剛韌性、耐腐蝕、耐高溫、無毒、無味。
2、采用液壓壓緊，最大壓緊壓力25Mpa，并用電接觸點壓力表自動保壓。
3、最大過濾壓力可達1.0Mpa，確保形成濾餅的最佳條件，進行加壓過濾。
4、操作簡單，維修方便，并配有多種安全裝置，確保操作人員安全。

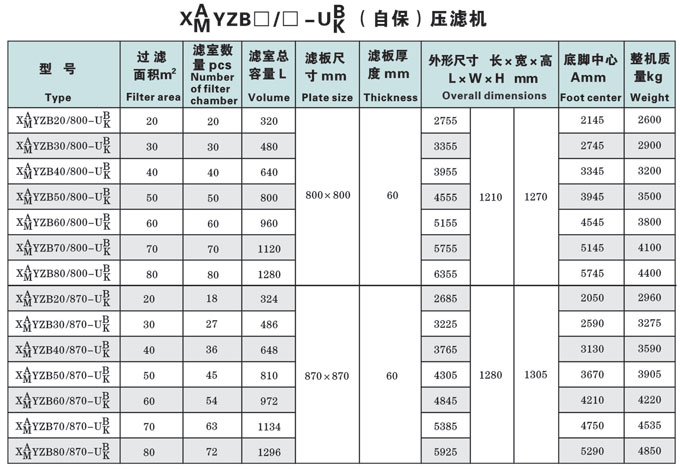

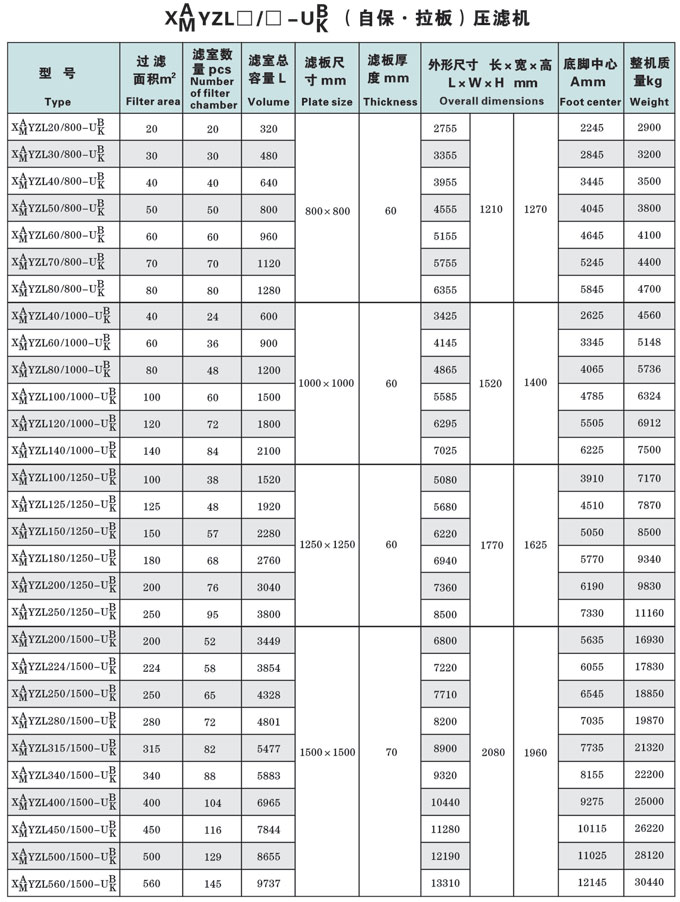

技術參數：
由于同一型號壓濾機配置有很多種，圖表中的技術參數只能作為參考，所以具體參數需要根據客戶的實際需求，以恒達公司技術部提供的數據或圖紙為準。
